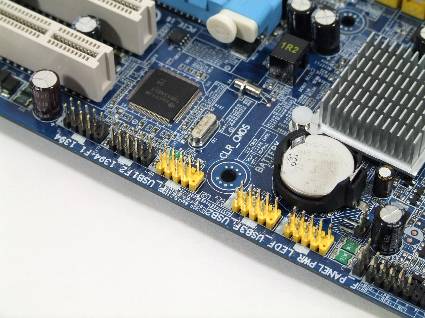

CONECTORES DE EXTENSIÓN

son conectores adicionales que no presentan carcasas sino mas bien una base plastica serigrafiada al lado y que sirven para conectar componentes externos adiocionales como puenden ser : USB ,FIREWIRE ,COM .

existe otra agrupacion de pines conocida como conectores del panel frontal , estos conectores reciben conexiones de los pulsadores y testigos colocados en la parte frontal de la caja.
estos conectores son :
1-boton de encendido
2-boton de reset(si tiene)
3-testigo o led de encendido
4-testigo o led de actividad de disco duro
5-altavoz interno (si tiene)


su configuracion ha de ser consulatada en el manual de la placa base, aunque junto al panel viene incluida una leyenda para conocer el jumper que le corresponde a cada elemento

un jumper es un elemento plastico con un interior metalico cuyo cometido es conetar de forma no definitiva dos pines , por ejemplo puede ser utilizado para variar el voltaje o la velocidad del procesador,

CONECTORES IDE/SATA

para comunicar la placa base con los dispositivos de almacenamiento masivo ya sean discos duros , lectores de cd-rom ,o disketeras , disponemos de conectores IDE  o  SATA

el puerto IDE o ATA paralelo era el mas extendido en placas bases hasta los ultimos 5 años, el puerto IDE podia tener 34 pines para disketera y 40 pines para el resto de unidades(disco duro ,lector cd-rom dvd..)((disketera=FLOPPY))
la velocidad que podria alcanzar un puerto IDE/ATA puede ser de 133MHz(MBps) y ancho de banda es 16 bits

El conector SATA (ATA serie) el conector sata serie es el actualmente mas utilizadoconsigue velocidades 50 veces superiores k el conector IDE  rondan lo 6 bps

CONECTOR DE CORRIENTE

su nombre especifico es conector atx de coriente y este nombre ace alusión al nombre del fabricante y al modelo de la fuente de alimentación , tiene 20 pines aunQue en la versión moderna aparece una extension de 4 pines (20 +4) con lo cual el de 20 pines nos dá una tensión de 5V y el de 24 pines de 12V
                (conector atx)

Estos conectores de corriente se pueden ver complementados  con tomas de corriente para ventiladores o para sistemas de ventilación (FAN), tambien puede haber una toma de corriente para la targeta grafica

                                                                                                                       (FAN)

targeta gracifa con conector

placa base

Los elementos de la placa base
Socket: Zócalo donde se aloja el microprocesador.Cada zócalo admite una gama de procesadores

Chipset: Conjunto que forman los chips puente norte y puente sur ayudan al procesador a controlar y comunicar los elementos de la placa base
Bios: memoria cuya función es gestionar el arranque del ordenador.
Zócalos de memoria: Donde se insertan los módulos de memoria RAM.
Ranuras de expansión: En ellas se insertan targetas de todo tipo (gráfica, de red, de sonido, USB) para mejorar las prestaciones de equipo.
Conectores: Los hay de diversos tipos: Conector de corriente, conector para el disco duro, etc.
Pila: Mantiene la información que se aloja en la BIOS

el socket

Es el lugar de la placa base donde se aloja el microprocesador.Existen muchos diferentes y con distinto numero de conecciones .para fijar el microprocesador al socket se utiliza una horquilla.Cuando la horquilla esta lebantada el socket o zocalo esta abierto.Una vez que colocamos el microprocesador se baja la horquilla y en el zocalo los conectores del micro quedan aprisionados.

Un mismo socket puede alojar diferentes microprocesadores siempre y cuando sean del mismo fabricante



el chipset

La principal función del chipset es ayudar al microprocesador a controlar los componentes de la placa facilitando la comunicación entre ellos.El chipset esta formado por dos componentes:

• Puente norte:Comunica el microprocesador con la memoria RAM ,la tarjeta grafica y el puente sur.esta muy cerca del micro en la placa y soporta mucha carga de trabajo. Por esta razon suele estar cubierto por un disipador.

• Puente sur:Controla el resto de los dispositivos comunicandolos con el microprocesador mediante el puente norte.

la bios

Es una memoria que viene configurada de fabrica con los valores de la placa base por defecto.Estos valores ayudan en el arranque del ordenador y pueden ser modificados por el usuario.Para mantener almacenada la informacion en la memoria es necesario que en la placa base alla una fuente de energia permanente.Esta fuente de energia suele ser una pila de boton.
Los fabricantes principales de BIOS son Award, Ami.

zocalos de memoria

Son ranuras de la placa base donde colocamos los módulos de memoria.Actualmente el formato que se utiliza es el DIMM.Este zócalo tiene 3 variantes:

• DIMM 240 contactos:Para memoria DDR2 y DDR3 .
• DIMM 184 contactos:Para memoria DDR.
• DIMM 168 contactos:Para memoria SDR.



  Los zócalos DIMM compactos se llaman SO-DIMM y se utilizan en dispositivos como ordenadores PDAs o impresoras.Son la mitad que zócalo DIMM

Los zócalos de memoria tienen 2 lengüetas o grapas para atrapar o expulsar el modulo de memoria RAM .

BUSES DE EXPANSIÓN

El bus de expansion se encarga de conectar una parte del ordenador con dispositivos adicionales.Estos dispositivos suelen ser targetas de expansion , son tambien conocidos como SLOTS de expansión.

existen tres tipos de buses de expansión

-la gama ISA: Fué el primer bus y podia ser de (bits (XT), 16 bits(AT), 32 bits(EISA) . tenian unos 15 cm de longitud

-La gama PCI: Es la version mejorada de ISA,32 bits y de 64 bits.En su variante para portatiles aparece el PCMCIA.En su variante para tarjeta grafica aparece el AGP (32 bits, 66 mhz + multiplicadores 1x hasta 8x).Es de color marron.

-La gama PCI.Express:Es la evolucion del slot de PCI .Tiene 13 mhz + multiplicadores (x1,x4,x16).Su uso es comun tanto en sobremesa como en portatiles y como su tasa de transferencia puede llegar a ser 5 veces mayor que en AGP es el mas estendido en tarjetas graficas

-Actualmente el mejor bus es el pci x que tiene una velocidad de 64 bits y 266 mhz o 533 mhz



principales microprocesadores

las dos marcas principales  fabricantes de microprocesadores son : AMD y INTEL.

los sockets  de la placa base son exclusivos para estas marcas.



                                                        tabla conparativa

Bloques funcionales del ordenador

unidades de entrada y salida(ues) :

la forma . los elementos utilazados para introducir y mostrar la información (perifericos)

unidad de memoria:

almacena (sus datos) la información

unidad aritmetica logica:


se encarga de utilizar las operaciones que sean necesarias para procesar la información

unidad de control

dirige el resto de las unidades para un correcto funcionamiento.

el conjunto de la unidad aritmético-lógico y la unidad de control se llama unidad central de proceso  (CPU).

Todas las unidades necesitan comunicarse entre sí.y para eso se utilizan buses.
